I) De l'individuel vers le collectif
Pour abréger la durée des calculs, Thomas de Colmar dota progressivement ses machines d'effaceurs permettant de remettre rapidement au zéro les cadrans des deux séries de lucarnes.
Le principe est ingénieux : une crémaillère, placée sous la platine du chariot mobile, va faire tourner les cadrans jusqu'au moment où les zéros se trouvent en face des lucarnes.
Le mouvement de rotation ne se prolonge pas au-delà des zéros grace à une ingénieuse idée ! On a supprimé une dent à chaque roue des cadrans, de sorte que, lorsque le zéro pointe à la lucarne, la crémaillère passe et laisse le cadran immobile !
Les machines seront dotées à partir de 1851 de mécanismes à ressort permettant de repositionner rapidement la crémaillère dans sa position initiale.
Principe général |
 |
Ressort |

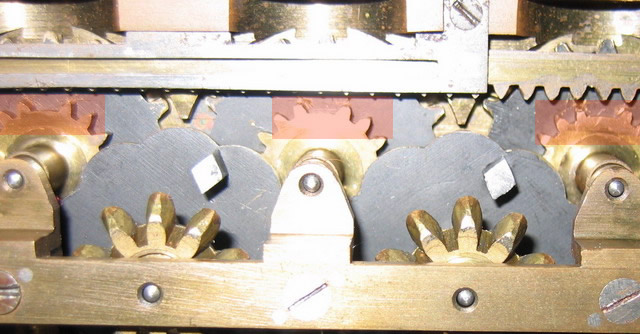

Crémaillère + pignons édentés (- 1 dent) |
|
|
II) Evolution des effaceurs : 1820-1907
Modèle |
Totalisateurs |
Compteurs |
Totalisateurs + Compteurs |
Voir |
Individuel |
Général |
Individuel |
Général |
Général |
| |
|
|
|
|
|
|
T1820 |
|
X |
X |
X |
X |
|
T1822 |
|
X |
X |
X |
X |
|
T1848 |
|
X |
X |
X |
X |
|
T1850 |
|
|
X |
X |
X |
|
T1852 |
|
|
X |
X |
X |
|
T1856 |
|
|
X |
X |
X |
|
T1858 |
|
|
|
X |
X |
|
T1860 |
|
|
|
X |
X |
|
T1865- |
|
|
|
|
X |
|
P1 |
|
|
|
|
X |
|
P2 |
|
|
|
|
X |
|
P3 |
|
|
X |
|
X |
|
P4 |
|
|
X |
|
|
|
III) Galerie photo

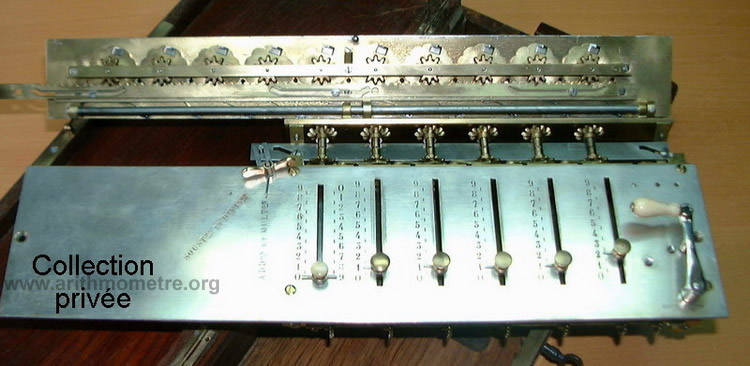

Vue générale de T1850 et du mécanisme effaceur (à tirette) |
|
|

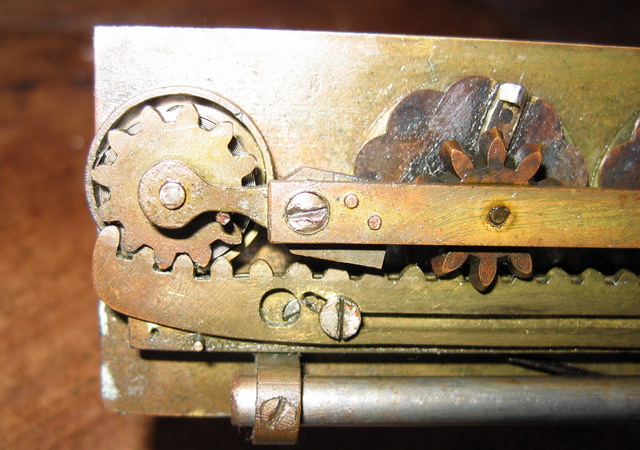

Apparition du ressort sur T1852 |
|
|

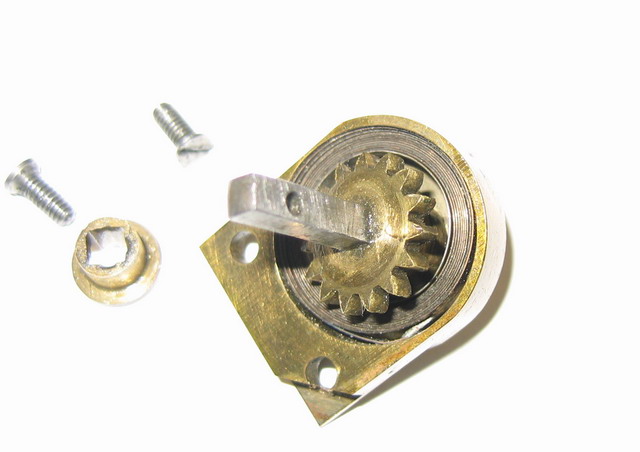

T1865 |
|
|

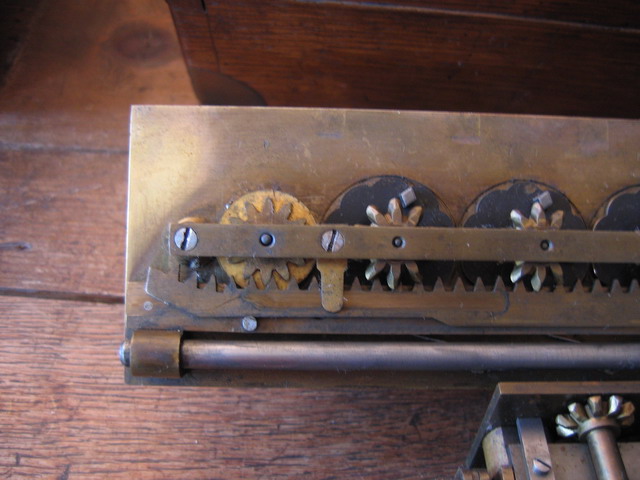

Mécanisme de Remise à zéro des totalisateurs sur Payen de type P2 |
|
| |

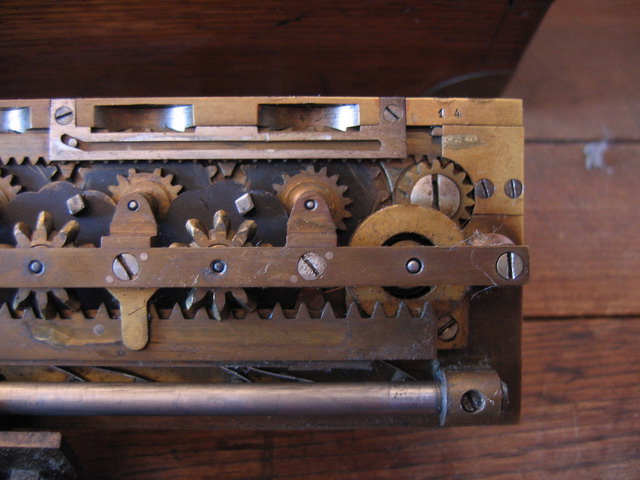

Mécanisme de Remise à zéro des compteurs (quotients) sur Payen de type P2 |
|
|

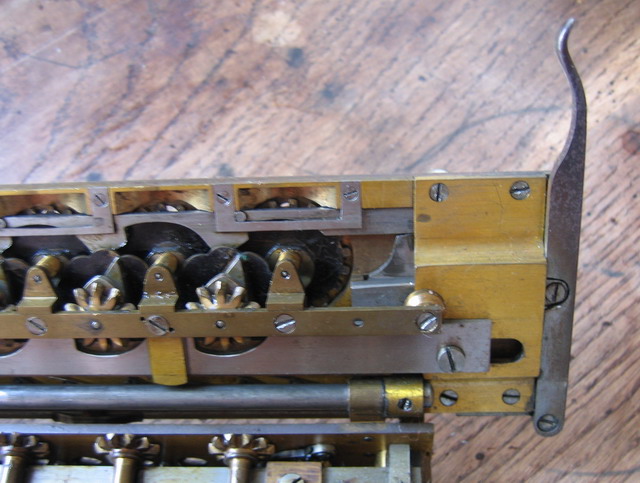

Système combiné sur Payen de type P4, vers 1907 |
|
|
