Détail des pièces sur T1880

"Mais comment d'un simple coup d'oeil puis-je savoir si ma machine est dotée de ce nouveau mécanisme !?"

« Anciennes retenues. - Afin de faire ressortir tout l'avantage que la nouvelle retenue inventée par M. Thomas de Bojano offre sur l'ancienne, nous allons successivement décrire l'ancien système, qui a fait l'objet du brevet expirant en 1880.

Chaque cadran, ainsi que nous l'avons dit plus haut, porte une came d'acier qui, lorsque le cadran passe de 0 à 9 ou de 9 à 0, fait s'effacer horizontalement la pièce dite équerre de retenue; cette équerre, en s'effaçant, fait tomber le doigt de retenue, au moyen de la pièce dite levier de retenue ou à fourche.

Ce levier fait bascule au moyen d'une goupille qui le traverse et est arrêté dans un plot de cuivre, fendu pour le passage du levier; ce plot est fixé sur la platine par une vis.

Le levier opère sur le doigt de retenue au moyen d'une tige qui reçoit dans une rainure la fourche de ce levier; à l'extrémité de cette tige, il y a une fourchette d'acier qui entre dans la rainure circulaire de l'assiette du cylindre de modération.

La tige ronde, en descendant, fait tomber le cylindre de modération et le doigt de retenue y adhérant; ce doigt, en tournant, vient prendre une dent à la roue de retenue mon­tée sur l’assiette de la croix de Malte, continuant à tourner avec son arbre carré l'assiette du cylindre de modération, dont le bout est limé en spirale, rencontre un pied d'acier limé, plan incliné qui force le cylindre de modération et le doigt de retenue à venir prendre leur place primitive, et alors le doigt de retenue passe entre la roue et la croix de Malte, jus­qu'à ce que le cadran passant de 0 à 9 ou de 9 à 0, suivant l'opération, vienne de nouveau effacer l'équerre de retenue et faire descendre le doigt.

Cette retenue est rendue sûre par le moyen de ressorts doubles, rivés sur un canon, qui est lui-même tenu par une vis sur la tige ronde qui porte la fourchette de retenue.

La platine, dans laquelle passent les ressorts ci-dessus pliés en équerre, est fraisée moitié par moitié à angle vif, de façon que, quand le doigt de retenue descend ou remonte, les res­sorts passent d'un côté ou de l'autre de la platine.

Récapitulons les pièces composant une retenue et ensuite nous décrirons celles qui composent la nouvelle retenue :

Ancienne retenue.

1)         Equerre de retenue

2)         Levier de retenue avec carré et son pied

3)        Plot fendu pour le levier

4)        Goupille

5)         Vis

6)         Fourchette

7)         Une tige ronde;8° et 9° Deux ressorts

10)      Un canon pour les ressorts

11)       Une vis

12)       Un cintre de fer à trou carré pour le grand arbre

13)       Un plan incliné d’acier rivé sur la platine

14)       Croix de Malte

15)       Son assiette

16)       La roue de retenue

17)      Un cylindre de modération

18)      Son assiette

19)      La pièce en spirale au bout de ladite assiette, pour la faire remonter sur le plan incliné

20)      Un doigt de retenue

Nouvelle retenue.

1)         Une équerre

2)         Une croix de Malte

3)         Son assiette

4)        La roue de retenue

5)         Un cylindre de modération

6)         Son assiette

7)         Un doigt de retenue

8)        Un ressort simple

9-10)   deux vis pour tenir ledit ressort

Total,  10  pièces par effet de retenue au lieu de 20.

Chaque effet est répété sept fois dans les machines de 12 chiffres; neuf fois dans celles de 16, et onze fois dans celles de 20 chiffres; ou 70 pièces au lieu de 140 dans les machines de 12 chiffres; 90 au lieu de 180 dans celles de 16, et 110 pièces au lieu de 220 dans celles de 20 chiffres.

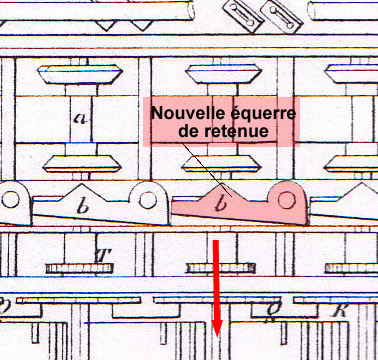

L'équerre de retenue b (fig. 2), qui est prolongée par une tige coudée et contre-coudée, entre dans une entaille circu­laire pratiquée à l'extrémité de l'assiette de la croix de Malte et fait fonction de levier.

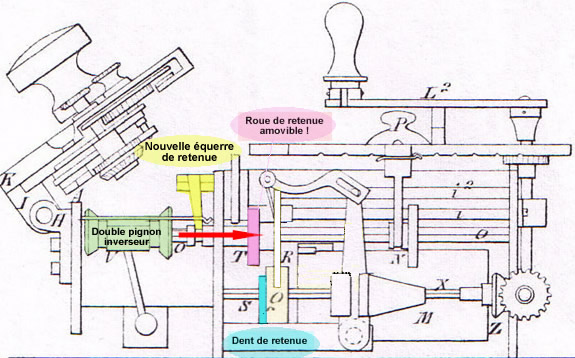

Quand le cadran passe de 0 à 9 ou de 9 à 0, suivant l'opération, sa came efface l'équerre de retenue, dont le prolongement formant levier déplace la croix de Malte, qui a son assiette mobile sur l'arbre carré, et la croix de Malte vient passer devant l'entaille faite pour la 10e dent sur le cylindre de modération, qui est fixé sur l'arbre, ainsi que le doigt de retenue.

Dans ce déplacement, la roue de retenue est amenée devant le doigt, qui lui prend une dent pour faire la retenue.

La tige qui prolonge l'équerre de retenue et qui est coudée et contre-coudée a son extrémité limée pour entrer dans la rainure circulaire de l'assiette de croix de Malte; l'épaisseur de la partie contre-coudée est limée en  ^  et forme deux plans inclinés sur lesquels vient s'appuyer un ressort coudé, très simple; fixé par deux vis dans la petite platine de derrière la cage, ce ressort assure la place de la croix de Malte, en haut ou en bas, suivant que la retenue est ou non faite.

Lorsque la machine opère, toutes les retenues faites dans la durée du tour de manivelle sont restées tombées.

Pour qu'elles puissent se faire de nouveau, la manivelle, en arrivant à son point de départ, fait, par un déclenchement, mouvoir un arbre rond d'acier, qui passe devant toutes les croix de Malte et qui est armé de fourches, qui descendent l'arbre entre les croix de Malte et la roue de retenue.

Le déclenchement faisant mouvoir l'arbre rond fait faire va-et-vient aux fourches, qui remettent en place toutes croix de Matte qui ont changé par l'effet de retenue. »
