Modèles / Models


P3-A
P3-B
P3-C

Mise à jour Juillet 2023

6-7-12
8-9-16
10-11-20


Note
Le modèle P3 comporte un certains nombre d'améliorations pratiques et mécaniques. Les boutons "radio" pour la remise à zéro des totalisateirs et des compteurs ont été remplacés par de petites manivelles, plus pratiques. De petites languettes chiffrées placées au niveaiu des curseurs rendent "visuellement" plus aisées la pose des chiffres. La manivelle a changé de forme : elle est plus simple, plus solide et plus facile à fabriquer. La boite devient inclinable, ce qui donne du confort supplémentaire.
Sur le plan mécanique, le mécanisme de retenue a été renforcé. Globalement, on a l'impression que la machine est plus solide.


Fiche technique / Data record

../
»
Liens     /    Links

Capacité
Capacity
6-7-12
8-9-16
10-11-20
Dimensions
Dimensions
47x18x9.7
58.5x18x11.5
71x18x12
Type d'entraînement
Driving mechanism
Manivelle pliable / Position droite
Folding crank  /  Right position
Commutateur
Reverser
Manette verticale
Vertical lever
Multiplicateur / Quotient
Multiplier / Quotient
Compteurs de tours
Revolution counter window
Remise à zéro générale des totalisateurs
Total zeroing
Petite manivelle (Bronze+Acier)
Small crank  (Brass+ Steel)
Remise à zéro individuelle des totalisateurs
Partial zeroing
Boutons
Knobs
Remise à zéro générale des compteurs
Total counters zeroing
Petite manivelle (Bronze+Acier)
Small crank  (Brass+ Steel)
Remise à zéro individuelle des compteurs
Partial counters zeroing
X
Mécanisme de retenue
Carry-over mechanism
Type 9
Cylinder (nombre de dents)
Stepped drums (number of teeth)
9
Organe de modération
Safety locking device (Maltese Cross)
Croix de Malte
Cross of Malt
Mécanisme de maintien du chariot
Carriage locking mechanism
X
Mécanisme de déplacement du chariot
Carriage
motion mechanism
X
Forme des curseurs
Shape of inpute sliders
Rond
Round
Numéro de série
Serial number
Numérotation unique et linéaire
Linear numerotation
Cachet
Stamp
Oui
Yes
Constructeur
Manufacturer
Payen, Léon
Type de boite
Box
Ebène, Acajou ou Chêne
Ebony, Mahogany or Oak
Système d'inclinaison de la boite
Wood base box incline mechanism
Oui
Yes
Compartiment
Compartment
Oui (Position gauche)
Yes (Left position)
Divers
Various

-

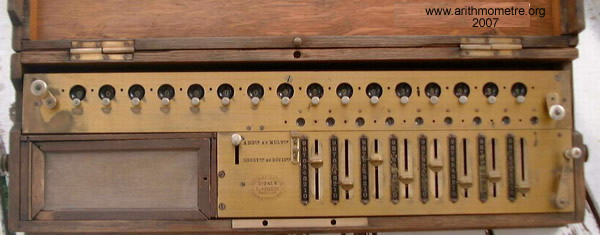

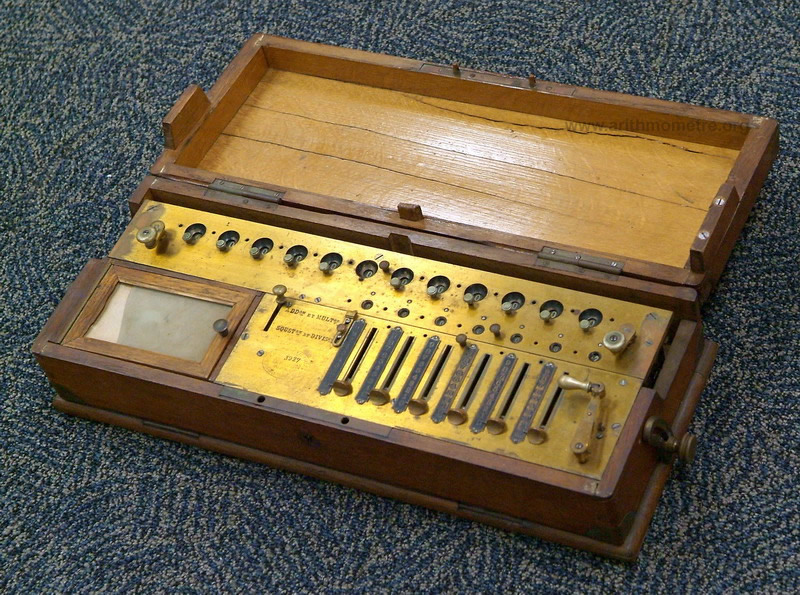

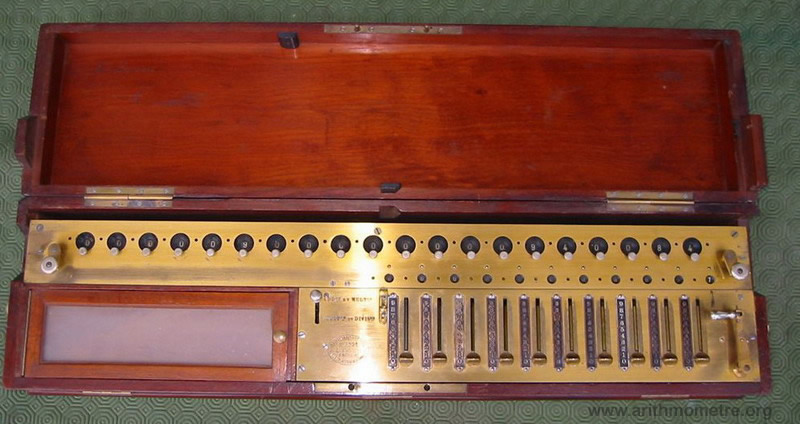

Photos / Pictures

P3-A


P3-B


P3-C
